自動榫槽機

　　什么是自動榫槽機?隨著用工需求的增加，很多廠家都想要自動榫槽機代替工人生產，今天我們根據大家的需要，整理了詳細的自動榫槽機資料，提供給大家學習。

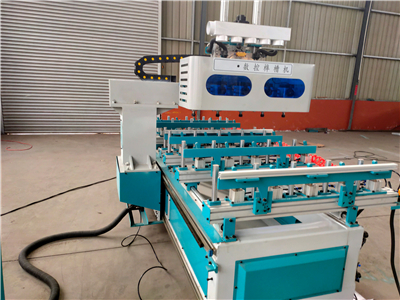

　　一、自動榫槽機簡介

　　榫槽機是用銑刀在木工件上加工長槽的機床，有單軸與多軸，立式與臥式之分。單軸立式榫槽機用于加工量不大或是輔助車間使用，它們的結構與單軸立式鉆床相似。臥式榫槽機的結構就完全不同，可根據加工軌跡分為作擺動運動的刀頭及作直線運動的刀頭兩種結構。

　　二、自動榫槽機的分類及加工原理

　　設備根據其加工方式和功能的不同，具體可以分為帶擺動主軸的、主軸做直線運動的和方槽榫槽機，方槽榫槽機根據切削不同又可以分為鏈式和銑削兩種方式，接下來我們對各種設備的加工方式和加工原理做詳細介紹。

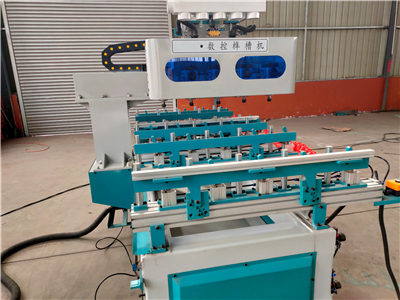

　　1、帶擺動主軸的自動榫槽機

　　數控榫槽機的床身上裝有在水平面擺動的搖臂鉆刀架及帶工作臺的支梁。機床工作臺由油缸帶動支架沿導軌移動，以保證工件靠向刀頭。除此之外，工作臺與支架一起可借助手輪作垂直運動。工件在加工時，由油缸夾緊。刀架由電機和平板組成，電機軸上安裝帶榫槽銑刀的夾頭。刀架相對于軸的擺動運動由電機通過曲柄連桿機構來實現。刀架的擺動幅度可在刻度盤上顯示出來。

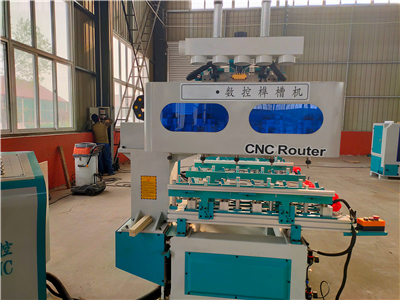

　　2、主軸作直線運動的自動榫槽機

　　主軸用直線運動軌跡來實現開榫槽運動與曲線軌跡相比，有其顯著的優越性，它能保證榫槽側面的粗糙度及榫槽底的直線度。帶卡頭的主軸由電機通過平皮帶傳動作旋轉運動，同時電機運動又傳至三角無級變速器，無級變速器的被動輪為曲柄連桿機構的曲軸盤的輪外緣。然后通過連桿把運動傳至鉸接杠桿系統。而將連桿的擺動運動轉換成主軸的往復直線運動。主軸擺動的幅度可達125 mm，即榫槽長度的調整，由移動彈性曲軸滑塊至所要求的半徑上，而不需要停機，這樣可以使曲軸盤和調整機構絲桿相一致。轉動調整絲桿的手輪，同時也作用在角桿上使其移動，以控制曲柄和滑塊的位置。在鉆削時，曲柄軸調整到離曲柄軸盤中心的一定位置。轉動手輪使無級變速器的被動輪的軸改變位置，從而改變主軸的擺動速度。機床工作臺靠氣缸以每分鐘6m的速度沿導軌移動。用氣壓夾緊器夾緊工件。

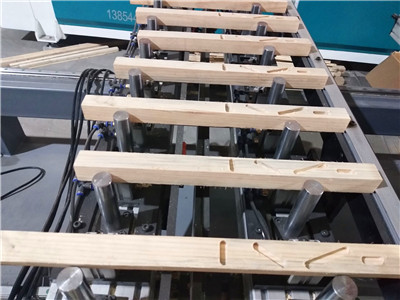

　　3、方槽榫槽機

　　方槽榫槽機加工直角榫槽，用于建筑、家具和汽車制造等行業。根據切削刀具不同分為鏈式榫槽機和銑削榫槽機。

　　(1)鏈式榫槽機它包括床身、帶液壓壓緊器的工作臺和帶切削刀頭的刀架。工作臺由兩塊平板組成。垂直平板裝在床身的輥子導軌上，用手輪通過齒輪齒條機構進行縱向進給。水平平板固定在垂直平板上，根據工件的尺寸可以在高度方向調。在加工側面榫槽時，水平平板被拆掉，而工件放在支架上，可根據需要在高度方向進行調整。刀架通過液壓傳動可自上而下沿導軌移動。刀架上裝有刀頭，用可卸手柄可以通過齒輪齒條機構使刀頭作橫向移功。

　　(2)銑削榫槽機

　　榫槽加工刀頭由拉桿、帶鑿子的擺桿、帶偏心輪的軸和電機組成。當電機軸旋轉時，偏心輪帶動擺桿(與鑿子一起)按橢圓軌跡作振動運動。振動頻率為每分鐘 3000 次。

　　以上是自動榫槽機的詳細介紹，我們分別從它的分類和加工原理做了詳細的介紹，希望幫助大家更好的學習設備知識。本文由王鑫數控木工機械王鑫經理提供，歡迎大家一起來學習交流。
