數控跑車帶鋸操作原理說明(史上大全)

　　大圓木的切割必須用到的設備就是數控跑車帶鋸，很多工人干了很多年不知道數控跑車帶鋸的加工原理和操作技巧，為此我們整理相關資料，對設備做詳細講解。

　　一、數控跑車帶鋸工作原理

　　這種木工機械用于縱向鋸切針葉材和闊葉材原木。原木進給由進給跑車沿按裝在地基上的導軌運動實現。帶鋸機組包括帶鋸機主機(切削機構)，機械化進給小車(進給機構)，供料輸送帶，操縱臺和卸料滾筒輸送機等。

　　二、傳動系統

　　上面是帶鋸機傳動系統圖。帶鋸條裝在主動鋸輪和張緊鋸輪上，由電動機經三角皮帶傳動帶動，下主動輪的軸固定在兩個球面輥子軸承上，上鋸輪軸也是裝在兩個球面輥子軸承上。但其軸承座和鋸挺可以借絲桿作垂直移動。絲桿傳動由專門機構實現，這個機構由電動機、鏈傳動、具有兩個蝸桿的軸及兩個蝸輪螺母組成。上鋸輪傾斜機構用于保證鋸條在鋸輪上正確穩定運動，它由手輪和裝在軸上的離合器組成。當脫開離合器時，轉動手輪使左蝸輪蝸桿機構加帶動絲桿螺母抓構轉動，導致軸的支承位置改變。

　　鋸條張緊由一個杠桿系統來實現。上鋸輪位于杠桿的一端，在杠桿的另一端是重錘。重錘應保證對鋸條的固定張緊，補賞鋸條由于發熱和瞬時超負荷所產生的伸長，在更換鋸條時，上鋸輪下降，杠桿在重錘的作用下向下轉動并靠向支承。為了增加鋸條的橫向剛度，裝有導向裝置(鋸卡)，它用于減小鋸條工作段的自由長度。上導向裝置是可移動的，其位置根據鋸路高度確定。調整運功是借電機使絲桿轉動實現的。在電動機停止時，機床制動通過油缸的作用借帶式制動器實現。

　　三、數控跑車帶鋸機床結構

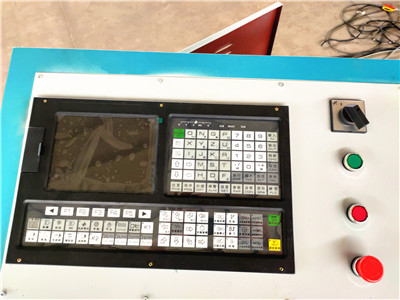

　　現代化的機床床身一般為焊接箱體結構并能安裝在地基板上。為了方便床身內部部件的安裝和維護，設有可卸下的護門。上下鋸輪由鋼材焊接而成，直徑相同并具有圓柱形或錐形孔以便在軸上安裝，鋸輪的工作表面呈稍凸形，是一個有很大半徑的圓弧。帶鋸機的跑車用于：裝放原木、基準原木和向鋸條進給原木，使被鋸切過的圓木回到原點位置和工作行程錢對圓木實現板子厚度的側向進給。移動部分有焊接框架和使鋸架離開和靠近鋸路平面的退避裝置組成。退避運動由油缸來控制實現。由于機械化和自動化程度很高，所有工藝工序都有一個人操作完成，操作人員位于機床遙控操縱臺處。操縱臺上裝有控制按鈕，立柱協調移動數據的輸入鍵，光線信號器和機械化跑車驅動控制桿。

　　以上內容是數控跑車帶鋸操作原理、機床結構的詳細說明，木工師傅看了之后肯定有很大的收獲。本文由王鑫數控木工機械王鑫經理提供，單家撰稿，未經允許，禁止轉載。更多知識請關注 數控帶鋸;http://www.2014grad.com/
