砂帶砂光機

　　砂帶砂光機是目前常用的砂光機械，是在機床的2～4個帶輪上套上無端砂帶的設備，其中的一個輪為主動輪，其他的是導向輪和張緊輪等。

　　一、砂帶砂光機的分類

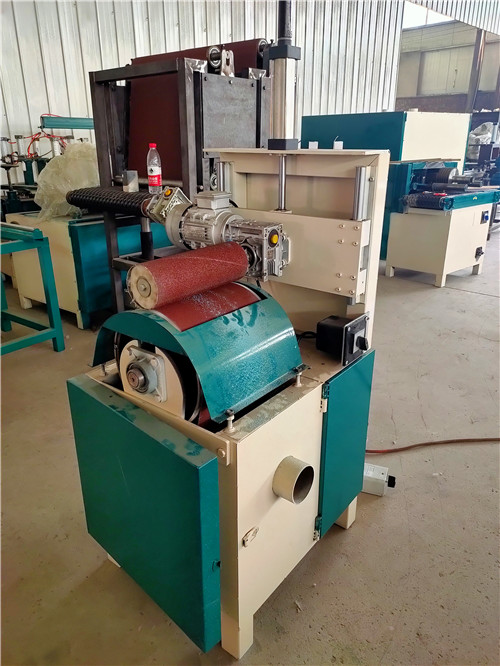

　　(1)窄帶式砂帶砂光機

　　窄帶式砂光機是采用帶寬一般為80～300mm寬的無端砂帶作為磨削工具的砂光機械，其砂帶張緊在兩個帶輪上，張緊的砂帶分為平面部分、圓弧部分和帶輪部分三部分，其中的每一部分都可能成為參與砂光加工，即能夠?qū)θ勘砻?、部分工作表面和被加工工件相接處加工。如圖6-7～圖6-12所示，隨著木工機械的不斷發展，窄帶式砂光機的功能越來越多，結構越來越復雜，種類也就越來越多，根據不同的分類方式可分為許多種砂光機，根據用途的不同有邊部砂光機、曲型砂光機和曲面砂光機，還有雙帶平臺砂光機、手壓砂光機和震蕩砂光機等，根據砂帶位置的不同，可分為上窄帶式砂光機、下窄帶式砂光機、垂直窄帶式砂光機和自由位置窄帶式砂光機，但總的來講，窄帶式砂光機可以分為立式窄帶砂光機和臥式窄帶砂光機兩種。

　　這些窄帶式砂光機中傳統的便是手壓砂光機和震蕩砂光機，這兩種設備結構簡單，不像現代的寬帶式砂光機有擺動系統防止砂帶跑偏甚至脫帶，它們的砂帶輥通常是鼓形結構，這使得砂光機的砂帶不會輕易跑偏。在長時間工作后，砂帶跑偏不可避免，如圖6-13所示，此時需要旋動砂帶輥上方的螺絲對砂帶進行張緊力的調節，直至砂帶的松緊程度合適為止。震蕩砂光機具有偏心結構，因此在電動機轉動時可以使得砂帶做垂直的上下往復運動。

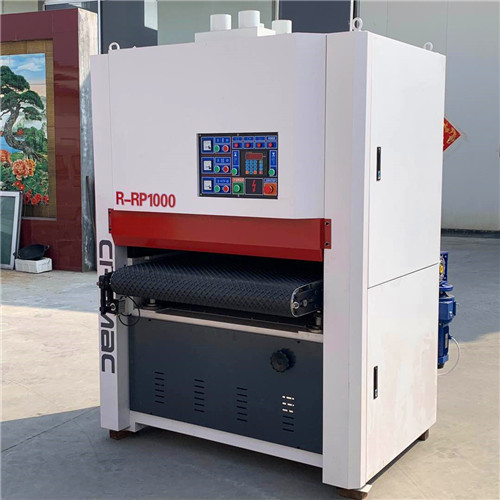

　　(2)寬帶式砂帶砂光機

　　寬帶式砂光機是現代板式家具生產中的主要加工設備，砂帶砂光機的砂帶寬度大于工件的寬度，寬帶式砂光機的分類方式有很多，根據砂光精度不同，分為實木拼板寬帶砂光機、木皮貼面砂光機、油漆表面砂光機等。通常寬帶砂光機為單面砂光機，大型寬帶砂光機還有雙面砂光機。一次砂削量為0.05～1mm。寬帶砂光架按砂架結構形式的不同可分為接觸輥式和壓墊式。按照接觸輥的硬度又可以分為軟輥和硬輥兩種形式。按照壓墊不同的結構形式又可將壓墊式分為整體壓墊式、氣囊壓墊式和分段壓墊式三種形式。按照砂架布置形式的不同可以將寬帶砂光機分為單面上砂架、單面下砂架和上下雙面對砂式三種形式。按照砂光機上砂架數量的不同，寬帶砂光機可以分為單砂架、雙砂架和多砂架等形式。按照砂架相對工件的磨削方向可以將寬帶砂光機分為縱向磨削式和縱橫磨削式兩種形式。大方向上看，根據所砂光的表面形式可將寬帶式砂光機分為平面砂光機和型面砂光機，其中型面砂光機也被稱做琴鍵式砂光機。

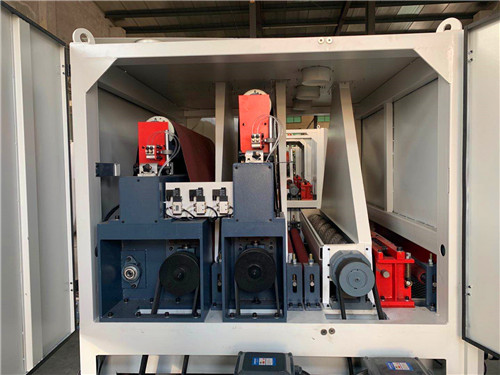

　　二、砂帶砂光機的結構與原理

　　砂帶砂光機的砂帶寬度是大于工件寬度的，一般砂帶寬度為630～2250mm，因此對板材的平面砂磨，只需工件做進給運動即可，且允許有較高的進給速度，故生產率高。寬帶式砂光機砂帶的使用壽命長，砂帶的更換較方便、省時。由于上述種種優點，在平面磨削中，砂帶砂光機幾乎替代了其他結構形式的砂光機，在現代木材工業和家具生產中，用于板件大幅面的磨削加工，尤其是家具工業以刨花板、中密度纖維板基材的表面磨削。

　　砂光機的頂部通常都有粉塵處理口，在此口上方可接車間的除塵系統，通過抽塵使得粉塵經過管道到達其旁邊的粉塵收集器內，其上面有褶皺的紙芯式過濾器，可以相對大量地儲存粉塵。

　　砂帶砂光機有兩種進給方式，一種是滾筒進給的寬帶砂光機，主要用于刨花板和中密度纖維板等的砂光;另一種是履帶進給的寬帶砂光機，主要用于木制品零部件、硬質纖維板、細木工板和膠合板的砂光。
